DLNA投屏

DLNA基于一组开放的互联网标准，包括IP，UPnP（通用即插即用）和HTTP。DLNA投屏就是在这些标准的基础上实现的。一般国产电视都内置了该服务，手机客户端用第三方库集成一下，就能支持。相对于破解iOS设备的AirPlay协议会方便很多。

这两篇文章讲的很详细

基于DLNA实现iOS，Android投屏：SSDP发现设备
 基于DLNA实现iOS，Android投屏：SOAP控制设备

源码地址

原本的mrdlna库倒入项目无法成功编译，也缺失一些回调，修改之后的代码在此：github代码

投屏的流程如下：

源设备搜索目标设备：当你想要从一个源设备（如手机或电脑）投屏到另一个目标设备（如智能电视或音响）时，源设备会首先在同一网络环境下通过SSDP（简单服务发现协议）广播一个发现请求。对应源码：

//核心文件 CLUPnPServer、GCDAsyncUdpSocket
//IPv4下的多播地址
static NSString *ssdpAddres = @"239.255.255.250";
//IPv4下的SSDP端口
static UInt16   ssdpPort = 1900;

- (NSString *)getSearchString
{
    return [NSString stringWithFormat:@"M-SEARCH * HTTP/1.1\r\nHOST: %@:%d\r\nMAN: \"ssdp:discover\"\r\nMX: 3\r\nST: %@\r\nUSER-AGENT: iOS UPnP/1.1 Tiaooo/1.0\r\n\r\n", ssdpAddres, ssdpPort, serviceType_AVTransport];
}

NSData *sendData = [[self getSearchString] dataUsingEncoding:NSUTF8StringEncoding];
[_udpSocket sendData:sendData toHost:ssdpAddres port:ssdpPort withTimeout:-1 tag:1];

目标设备响应请求：在网络环境中的DLNA设备会监听这样的广播。一旦收到发现请求，它们就会回应源设备，提供自己的设备和服务信息，如设备类型、服务列表、控制URL等。需要注意的是，如果发现设备遇阻，可以仔细查看返回的参数，和源码中解析的能不能对应上，如果有差异适配即可。

//核心文件 CLUPnPServer
//发现设备有两种方式，一种是NOTIFY打头（设备定期的广播），另外一种是http打头（主动搜索，参见getSearchString代码）

@autoreleasepool {
  NSString *string = [[NSString alloc] initWithData:data encoding:NSUTF8StringEncoding];
	if ([string hasPrefix:@"NOTIFY"]) {
    NSString *serviceType = [self headerValueForKey:@"NT:" inData:string];
    if ([serviceType isEqualToString:serviceType_AVTransport]) {
        NSString *location = [self headerValueForKey:@"Location:" inData:string];
        NSString *usn = [self headerValueForKey:@"USN:" inData:string];
        NSString *ssdp = [self headerValueForKey:@"NTS:" inData:string];
        if ([self isNilString:ssdp]) {
            CLLog(@"airPlay-ssdp = nil");
            return;
        }
        if ([self isNilString:usn]) {
            CLLog(@"airPlay-usn = nil");
            return;
        }
        if ([self isNilString:location]) {
            CLLog(@"airPlay-location = nil");
            return;
        }
        if ([ssdp isEqualToString:@"ssdp:alive"]) {
            dispatch_async(_queue, ^{
                if ([self.deviceDictionary objectForKey:usn] == nil) {
                    [self addDevice:[self getDeviceWithLocation:location withUSN:usn] forUSN:usn];
                }
            });
        } else if ([ssdp isEqualToString:@"ssdp:byebye"]) {
            dispatch_async(_queue, ^{
                [self removeDeviceWithUSN:usn];
            });
        }
    } else if ([string hasPrefix:@"HTTP/1.1"]) {
        NSString *location = [self headerValueForKey:@"Location:" inData:string];
        NSString *usn = [self headerValueForKey:@"USN:" inData:string];
        if ([self isNilString:usn]) {
            CLLog(@"airPlay-usn = nil");
            return;
        }
        if ([self isNilString:location]) {
            CLLog(@"airPlay-location = nil");
            return;
        }
        dispatch_async(_queue, ^{
            if ([self.deviceDictionary objectForKey:usn] == nil) {
                [self addDevice:[self getDeviceWithLocation:location withUSN:usn] forUSN:usn];
            }
        });
    }
}

// 通过上面的解析，得到location和usn（设备id）
// 然后通过发送一个location的http请求获取设备更多的信息(设备名等)
// 设备信息是标准的xml，需要引入xml解析库解析（GDataXML）
- (CLUPnPDevice *)getDeviceWithLocation:(NSString *)location withUSN:(NSString *)usn {
  ....
}

// 返回的xml参见Device.xml文件
HTTP/1.1 200 OK
Content-Length    : 3612
Content-type      : text/xml
Date              : Tue, 01 Mar 2016 10:00:36 GMT+00:00

// xml中关注服务列表以及其id
<?xml version="1.0" encoding="UTF-8"?>
<root xmlns="urn:schemas-upnp-org:device-1-0" xmlns:qq="http://www.tencent.com">
  ...
  <device>
      <serviceList>
  				...
          <service>
              <serviceType>urn:schemas-upnp-org:service:AVTransport:1</serviceType>
              <serviceId>urn:upnp-org:serviceId:AVTransport</serviceId>
              <controlURL>/dev/88024158-a0e8-2dd5-ffff-ffffc7831a22/svc/upnp-org/AVTransport/action</controlURL>
              <eventSubURL>/dev/88024158-a0e8-2dd5-ffff-ffffc7831a22/svc/upnp-org/AVTransport/event</eventSubURL>
              <SCPDURL>/dev/88024158-a0e8-2dd5-ffff-ffffc7831a22/svc/upnp-org/AVTransport/desc.xml</SCPDURL>
          </service>
      </serviceList>
  </device>
  ...
</>

 // 根据服务ID和名字，可以通过http请求SCPDURL得到，所有该服务提供的action支持列表
 // 为了实现简单的投屏和控制（播放、暂停、停止、快进）操作并不需要解析服务描述文件

源设备连接与目标控制：源设备收到目标设备的响应后，会根据收到的信息识别和选择可以进行投屏的目标设备，然后根据设备支持的action，发送控制请求。

// 发送投屏action，具体action使用参数可以在上一步的action列表获取
// 发送的是device相关的一个xml post请求
- (void)setAVTransportURL:(NSString *)urlStr WithType:(NSString*)typeStr
{
    CLUPnPAction *action = [[CLUPnPAction alloc] initWithAction:@"SetAVTransportURI"];
    [action setArgumentValue:@"0" forName:@"InstanceID"];
    [action setArgumentValue:urlStr forName:@"CurrentURI"];
    NSString *value = (typeStr&&[typeStr isEqualToString:@"1"])? ImageDIDL:VideoDIDL(urlStr);
    [action setArgumentValue:value forName:@"CurrentURIMetaData"];
    [self postRequestWith:action];
}

{
  NSURLSession *session = [NSURLSession sharedSession];
  NSURL *url = [NSURL URLWithString:[action getPostUrlStrWith:_model]];
  NSString *postXML = [action getPostXMLFile];
  NSMutableURLRequest *request = [NSMutableURLRequest requestWithURL:url];
  request.HTTPMethod = @"POST";
  [request addValue:@"text/xml" forHTTPHeaderField:@"Content-Type"];
  [request addValue:[action getSOAPAction] forHTTPHeaderField:@"SOAPAction"];
  [self addRequestCustomHeader:request];
}

{
  // [action getPostXMLFile] 标准xml中指定了action类型
  static NSString *serviceType_AVTransport        = @"urn:schemas-upnp-org:service:AVTransport:1";
  static NSString *serviceType_RenderingControl   = @"urn:schemas-upnp-org:service:RenderingControl:1";
  [xmlEle addChild:[GDataXMLElement attributeWithName:@"xmlns:u" stringValue:[self getServiceType]]];
}

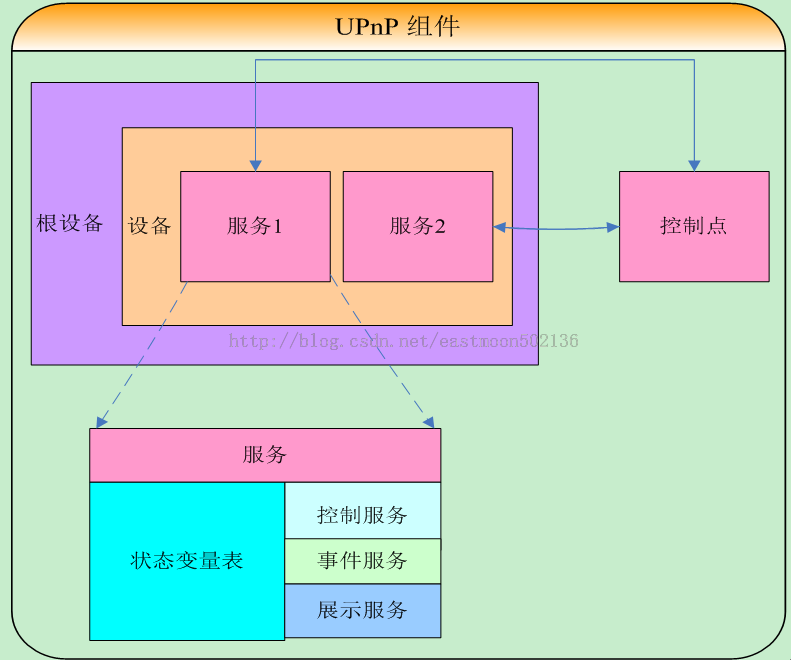

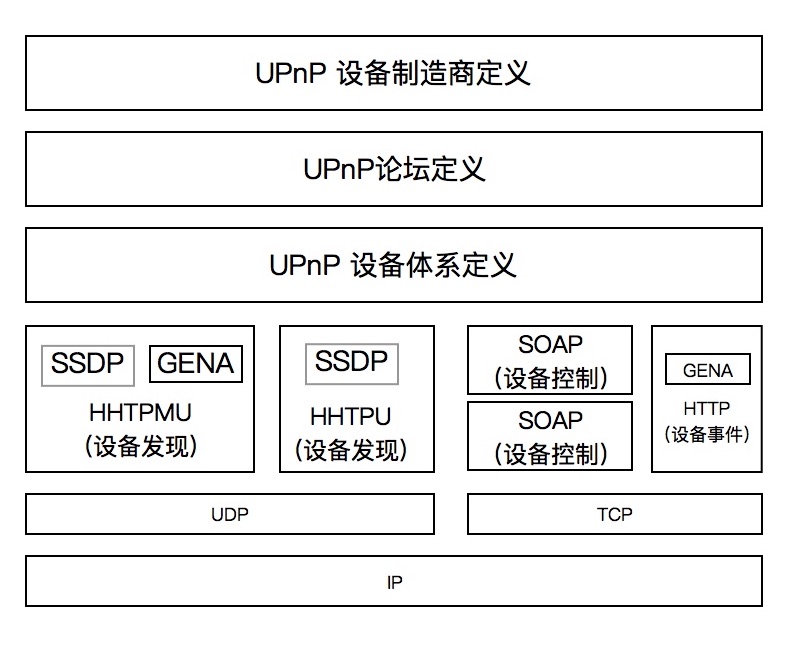

协议栈：（网上找的两张图）
